Система измерения угла Iris Plus

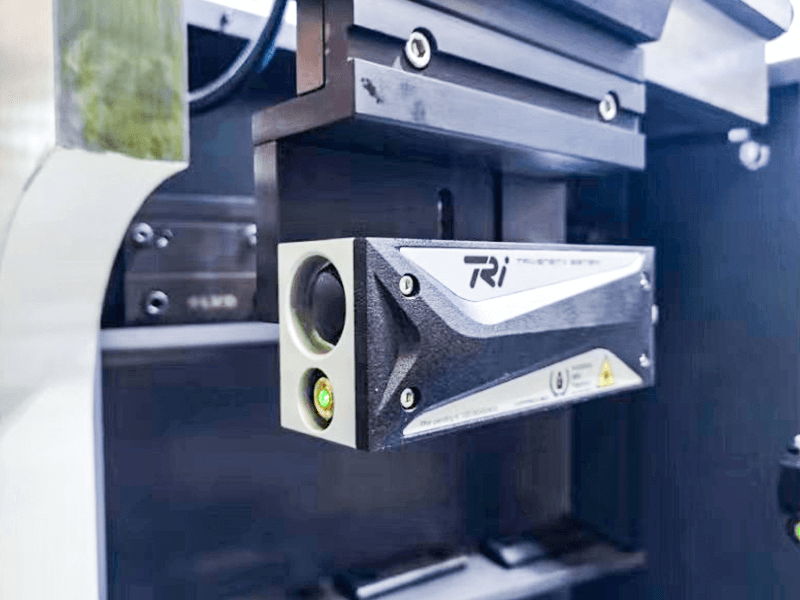

measurement of bending 1

Точное измерение и коррекция углов необходимы для прецизионного изготовления листового металла, особенно во время процесса гибки, а IRIS Plus-это передовая система, разработанная для самых сложных применений в этой области. Это современное устройство оснащено лазерным передатчиком и приемником, установленным на верхнем луче на гибочном станке. Кроме того, IRIS Plus имеет высокоскоростную цифровую камеру и систему обработки данных изображений, содержащуюся в приемнике. Эти компоненты работают вместе в режиме реального времени, чтобы гарантировать, что угол изгиба измеряется точно и что любые необходимые автоматические корректировки выполняются своевременно.


  • Различные формы можно комбинировать с различными V-образными отверстиями от 8 мм до 35 мм.

  • Оптимальные результаты точности (3,6 метра или меньше)

  • Нет столкновения с заготовкой

  • Измерение на заготовках с возможными отверстиями

  • IRIS Plus коррекция угла в реальном времени Жизненно важное оборудование для самых требовательных приложений.

  • Бесконтактный принцип измерения угла гарантирует, что система остается надежной даже при больших нагрузках.


Лазерная инспекционная угловая измерительная система

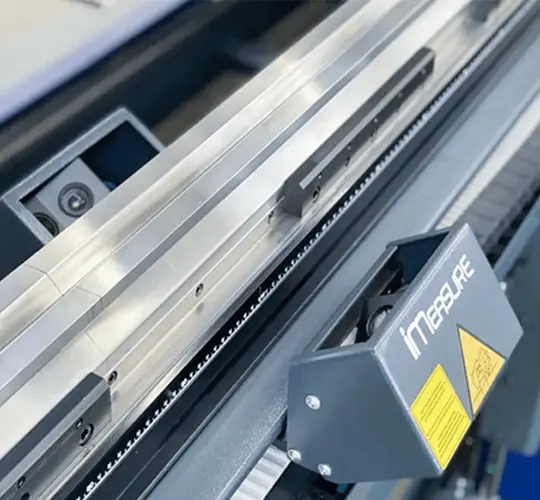

measurement of bending

Измерительные лазерные угловые измерительные системы работают с Data-M Engineering для обеспечения точных измерений угла изгиба после одной операции изгиба. Эти полностью автоматизированные лазерно-ассистированные системы настроены для гибочных станков с ЧПУ. Благодаря функции LaserCheck они могут точно определять угол изгиба с точностью более 0,1 °, независимо от свойств материала или толщины. Этот уровень точности ранее был недоступен в отрасли.


  • Переменное рабочее расстояние

  • Ширина прессформы до 60 мм без регулировки

  • Автоматическая компенсация высоты

  • Быстрая передача изображений через GigE

  • Объектив с байонетом S (низкий уровень искажений/фиксированный фокус/фиксированная диафрагма)

  • Диапазон измерения 0 ° - 180

  • Высокая глубина:

  • Лазерный луч проецируется на поверхность листового металла

  • Камера обнаруживает лазерный луч

  • Угол между лучом и осью камеры определяет угол изгиба.

  • Расчет отскока уменьшения силы

  • Автоматическая коррекция угла
