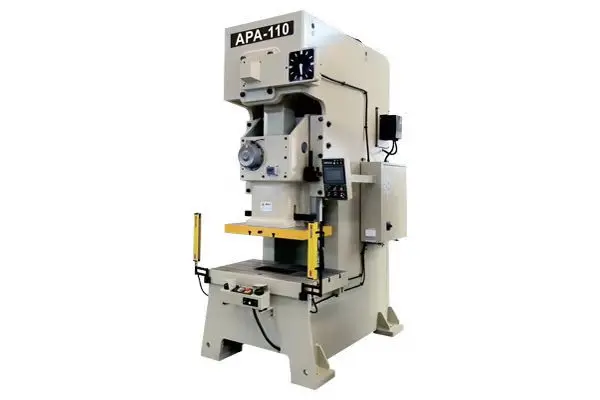

Пневматический силовой пресс APA C для продажи

Детали рамы APA C Пневматическая мощность Pre

Серия одинарных коленчатых прессов JH21, рабочая лошадка для промышленных прессов, которая считается отраслевым стандартом, была обновлена для цифрового цеха. Эти прессы обеспечивают гибкость для повышения производительности и интеграции с пакетом программного обеспечения для мониторинга станков от LANGYE Press System, и они предназначены для работы с различными вариантами автоматизации пресса. Мы прислушивались к тому, что говорили наши клиенты.
Японская технология мокрого сцепления, используемая в пневматическом штампованном прессе серии APA, обеспечивает стабильную работу, отличную производительность, низкий уровень шума и минимальные затраты на техническое обслуживание. В комплект входят более длительный срок службы и японский гидравлический насос для предотвращения перегрузки SHOWA. Это самый сложный и полезный маленький штамповочный пресс, который был доступен на рынке в последнее время. Настоятельно рекомендуется для изготовления металлических деталей.

Пневматические силовые прессы C-frame нашей серии APA имеют диапазон мощности от 25 до 400 тонн.
Сделанный специально для задач требуя высечки, формировать, штемпелевать, глубинной вытяжки, и других процессов.
Одним из многих применений для гидравлических прессов последнего поколения серии APA является интеграция этих устройств в автоматизированные производственные линии.

Стандартное оборудование

В Японии Мицубиси
Французская электрическая компания Schneider Electric
Главный двигатель: немецкий Siemens Electric
Ножные переключатели: KACON из Кореи
Гидравлика: Bosch Rexroth, Германия
Масляный насос: Солнечный, США
Уплотнения: Паркер, США
IE3 c высокоэффективный двигатель

Введение в конфигурацию

Анализ напряжений и анализ конечных элементов

Линейные статические структуры, напряжения и деформации листогибочных прессов и рам станков лазерной резки анализируются с помощью CAE-программы SOLIDWORKS. В результате FEA применим для моделирования переходных процессов, сложных структур, чрезвычайно сложных нагрузок и их комбинаций.

Структуры и таблицы

Компания Langye сделала значительные инвестиции в импорт самого передового производственного оборудования со всего мира, включая японские обрабатывающие центры Toshiba с ЧПУ, немецкие шлифовальные станки Gleason, немецкие фрезерные станки Liebherr и двенадцать итальянских расточных и фрезерных станков PAMA с ЧПУ.
Wolde производит более 85% механических компонентов для прессов C-типа серии JH21 благодаря своим надежным производственным возможностям и первоклассному производственному оборудованию.
От структурного здания до окончательной сборки, JH21 придерживается самого высокого японского стандарта JIS1, отличаясь компактным дизайном, превосходной конфигурацией, надежной работой и увеличенным сроком службы.

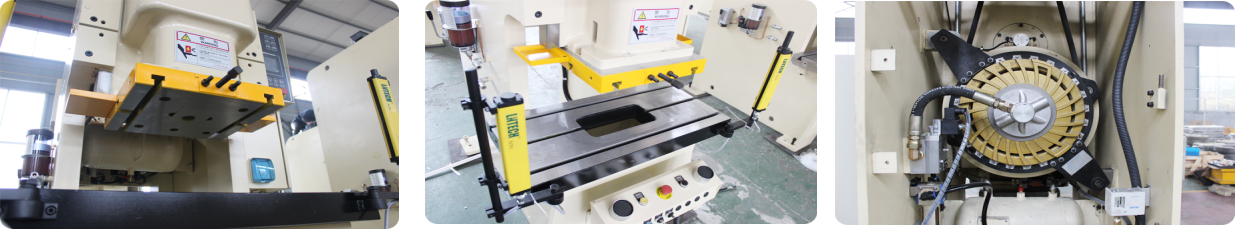

Особенности

VSR (сброс напряжения вибрации) или закаленное тело сваренное сталью с превосходными жесткостью, стабильностью, и точностью.
Для уменьшения шума и удара вес слайдера и пуансона уравновешивается пневматическими двойными балансировочными цилиндрами.
После высокочастотной закалки коленчатый вал шлифуется.
Длинная, прямоугольная, шестигранная дорожка с поверхностью из бронзовой пластины.
Коленчатый вал расположен вертикально с компактной структурой.
Импортированный предохранительный дуплексный клапан и управление ПЛК.
Многослойная фрикционная муфта и тормоз в мокрой комбинации.
Защита от гидравлических перегрузок.

Электрическая установка и безопасность

Панель управления имеет переключатель для выбора между быстрой и медленной скоростью, а также переключатель для выбора между ручным, полуавтоматическим или автоматическим режимами работы. Гидравлические и электрические движения являются независимыми и избыточными. Для безопасности и маневренности они имеют механизмы самоконтроля и дополнительный блок безопасности. Он имеет безопасные расстояния для фотоэлементов, а также проверку и сертификацию правильной работы.

Эту функцию выполняет электрическая педаль низкого напряжения.
Два боковых устройства защиты и световая завеса безопасности класса IV спереди используются для обеспечения безопасности.
Они позволяют добавлять гидравлические эжекторы или гидравлические колодки. К ним прилагается инструкция по эксплуатации.
Он соответствует и выполняет все основные стандарты ЕС в области здравоохранения и безопасности.

Технические Параменты

		Единица	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Вместимость		Тон	15	25		35		45		60		80		110		160		200		260		315		400
Номинальная точка тоннажа		Мм	1	3,2	1,6	3,2	1,6	3,2	1,6	4	2	4	2	6	3	6	3	6	3	7	3,5	8	4	8
Ход слайда		Мм	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
Ход/мин	Переменная	S.P.M	120-180	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	Исправлено	S.P.M	130	110		85		75		65		65		50		35		35		30		30		30
Максимальная высота штампа		Мм	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
Регулировка высоты штампа		Мм	50	50		55		60		75		80		80		100		110		120		120		120
Область скольжения		Мм	300 × 230 × 50	470 × 250 × 50		520 × 285 × 50		560 × 300 × 60				770 × 420 × 70		910 × 470 × 80		990 × 550 × 90		1130 × 630 × 90		1130 × 700 × 100		1130 × 700 × 100		1050 × 840 × 95
Площадь болстера		Мм	680 × 300 × 70	680 × 300 × 70		800 × 400 × 70		850 × 440 × 80		900 × 500 × 80		1000 × 550 × 90		1150 × 600 × 110		1250 × 800 × 140		1400 × 820 × 160		1500 × 840 × 180		1500 × 840 × 200		1800 × 950 × 200
Размер отверстия хвостовика		Мм	Ø38,1	Ø38,1		Ø38,1		Ø38,1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65		Ø65
Главный мотор		Kwxp	2,2 × 6	4 × 4		4 × 4		5,5 × 4		5,5 × 4		7,5 × 4		11 × 4		15 × 4		18,5 × 4		22 × 4		30 × 4		37 × 4
Емкость умирает валик		Тон	-	-		2,3		2,3		3,6		3,6		6,3		10		14		14		14		14
Ход умирает валик		КВт	-	-		50		50		70		70		80		80		100		100		100		100
Умирает эффективная зона валика		Тон	-	-		300 × 230		300 × 230		350 × 300		450 × 310		500 × 350		650 × 420		710 × 480		810 × 480		810 × 480		810 × 480
Давление воздуха		Кг/см²	6	6		6		6		6		6		6		6		6		6		6		6
Габаритные размеры	Л×р	Мм	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	Ф×Б	Мм	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	H	Мм	2098	2179		2348		2525		2808				3224		3600		4058		4430		4450		4615
