C Рама Гидравлический Пресс

Наиболее важные компоненты для надежного и эффективного формования включены в наши решения для гидравлического пресса с C-образной рамой. LANGYE-это ультрасовременный дизайнер, производитель и поставщик услуг.
Цели наших исследований-качество, точность и инновации. В действительности, большое количество клиентов во всем мире доверяют нашим гидравлическим прессам С-рамки.

C-Гидравлические прессы: резка заготовки

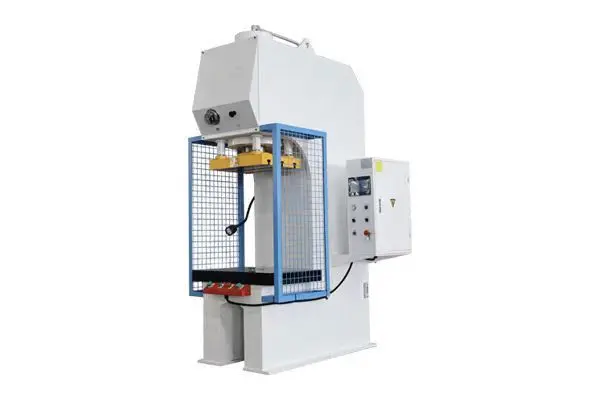

Гидравлические прессы C-рамки в нашей серии Y41B имеют ряд силы 50 до 300 тонн.
C-Frame Гидравлические прессы: Производитель ножниц
Специально для выполнения таких задач, как высечка, литье, штамповка, глубокая вытяжка и многое другое.
Модели ножниц для гидравлических прессов C-Frame
Одним из многих применений для самого последнего поколения гидравлических прессов С-образной рамы серии Y41B является интеграция этих устройств в автоматизированные производственные линии.

Стандартное оборудование

•


  В Японии Мицубиси


• Французская электрическая компания Schneider Electric


• Главный двигатель: немецкий Siemens Electric


• Ножные переключатели: KACON в Корее


• Гидравлика: Bosch Rexroth, Германия


• Масляный насос: Солнечный, США


• Уплотнения: Паркер, США


• IE3 c высокоэффективный двигатель




Введение в конфигурацию

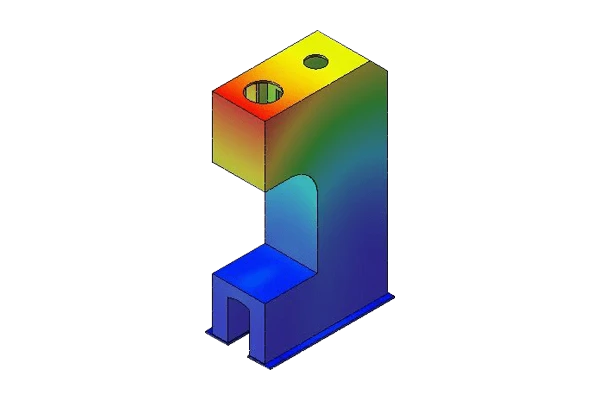

Анализ конечных элементов и анализ напряжений

Анализ линейных статических структур, напряжений и деформаций листогибочных прессов и рам станков лазерной резки осуществляется с помощью CAE-программы SOLIDWORKS. В результате FEA применим для моделирования переходных процессов, сложных структур, чрезвычайно сложных нагрузок и их комбинаций.

Структура и таблицы

Только сталь С355ДЖР использована в электрически сваренной конструкции прессов типа К-рамки И41Б. Для того чтобы гарантировать безупречные параллелизм и точность, они подвергаются механической обработке и стабилизированы на завершении структурной процедуры по заварки. Разработаны и рассчитаны с использованием конечных элементов. Несмотря ни на что, мы постоянно обещаем наши высокие и высокие стандарты. Механизированные нижние и верхние стальные столы C45E с углублениями DIN-650 включены в эти варианты. Две цилиндрические боковые направляющие диаметром 50 мм на верхнем столе обеспечивают точное выравнивание и имеют биметаллическую крышку, которая проста в обслуживании и устойчива к трению.

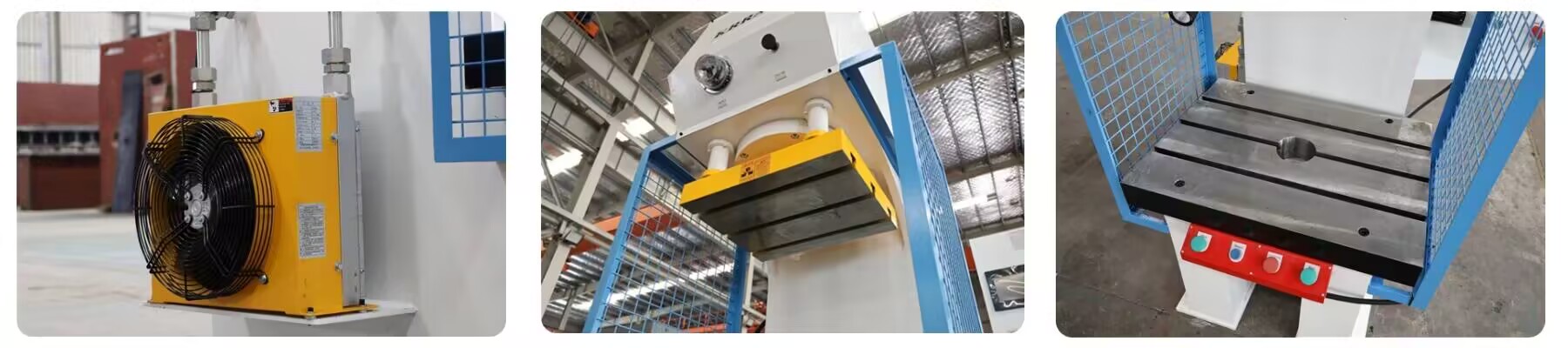

Цилиндры и гидравлические агрегаты

Цилиндры двойного действия включают в себя антифрикционные направляющие, которые не требуют обслуживания, и плунжеры, которые хромированы. Цилиндры с квадратным передним и ходовым концом включают общее устройство против вращения, которое упрощает регулировку хода цилиндра.
Электро-гидравлический агрегат с двумя скоростями и автоматическим отключением на высоких скоростях. Оснащен клапаном, который снижает давление в цилиндре. Наиболее подходящий сигнал давления для каждого типа прессования может быть отрегулирован благодаря обычным реле бокового давления.
Они оснащены счетчиками глицерина для считывания тонн.

Электрическая установка и безопасность

В дополнение к переключателю для установки быстрой или медленной скорости, панель управления оснащена переключателем, который позволяет пользователю выбирать между ручным, полуавтоматическим или автоматическим управлением. Гидравлические и электрические движения являются независимыми и избыточными. Для безопасности и маневренности они имеют механизмы самоконтроля и дополнительный блок безопасности. Он имеет безопасные расстояния для фотоэлементов, а также проверку и сертификацию правильной работы.

Электрическая педаль низкого напряжения выполняет эту функцию.
Два боковых устройства защиты и световая завеса безопасности класса IV спереди используются для обеспечения безопасности.
Они позволяют добавлять гидравлические эжекторы или гидравлические колодки. К ним прилагается инструкция по эксплуатации.
Он соответствует и выполняет все основные стандарты ЕС в области здравоохранения и безопасности.

Технические параметры C Frame Гидравлический пресс

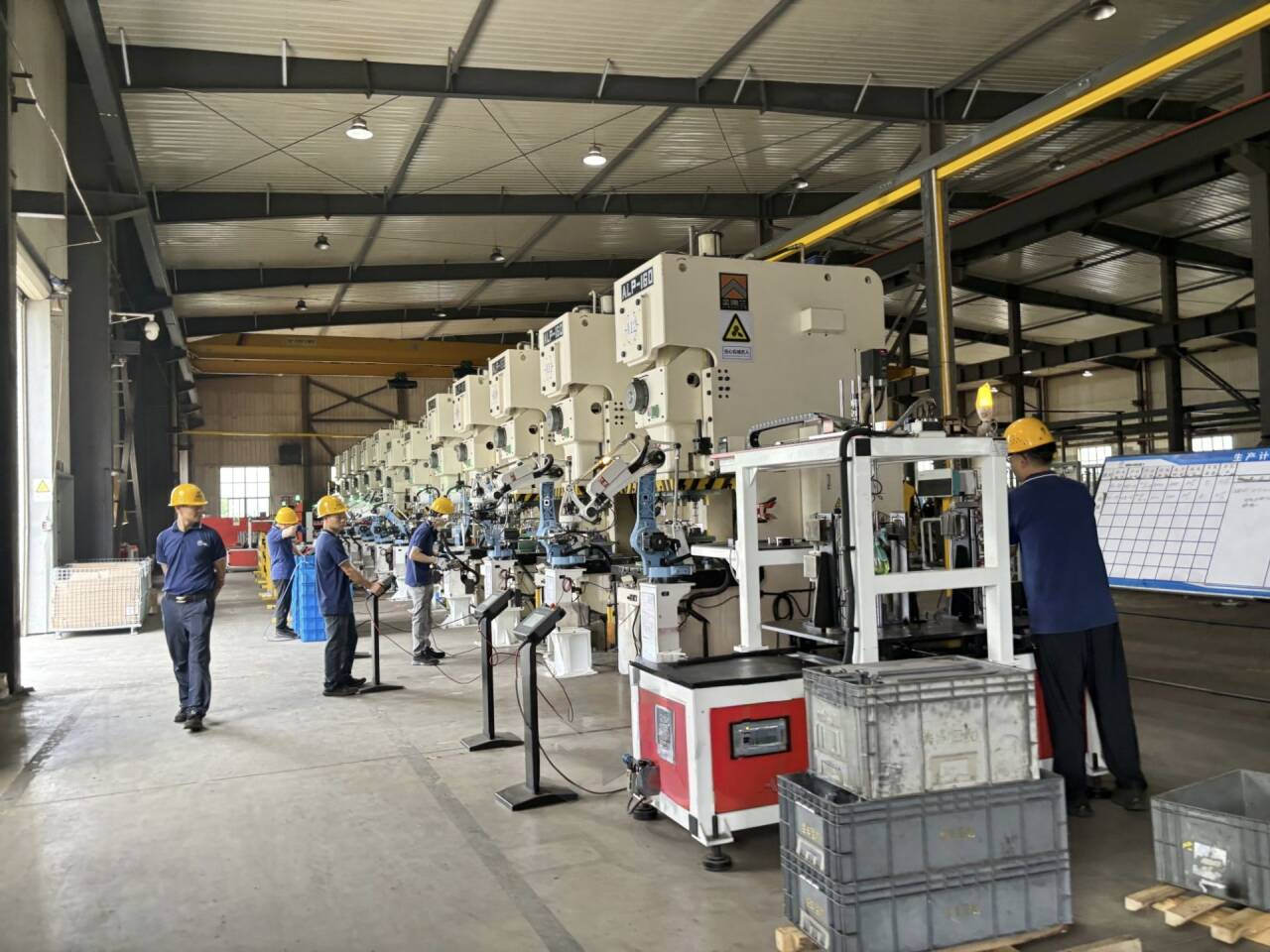

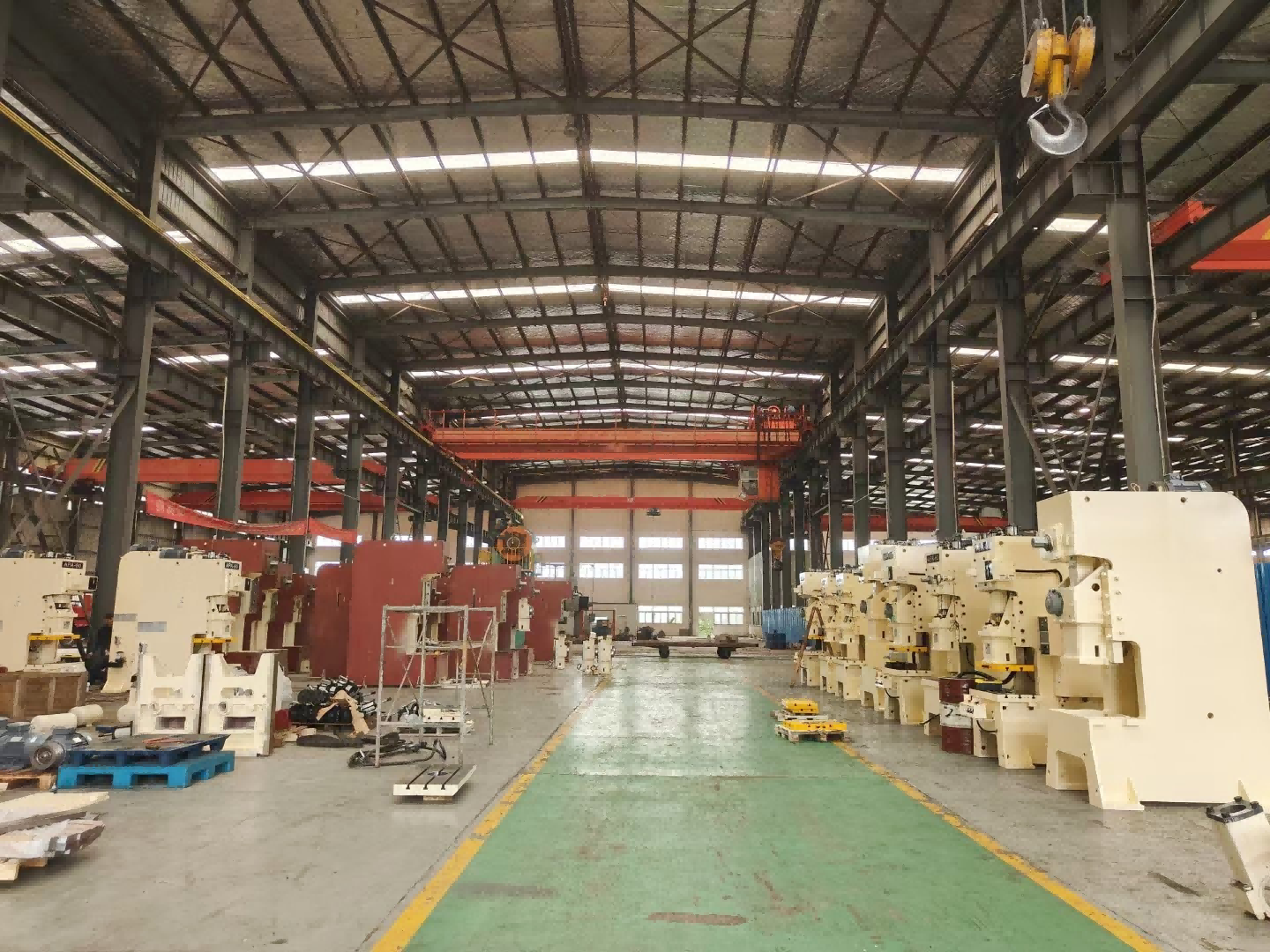

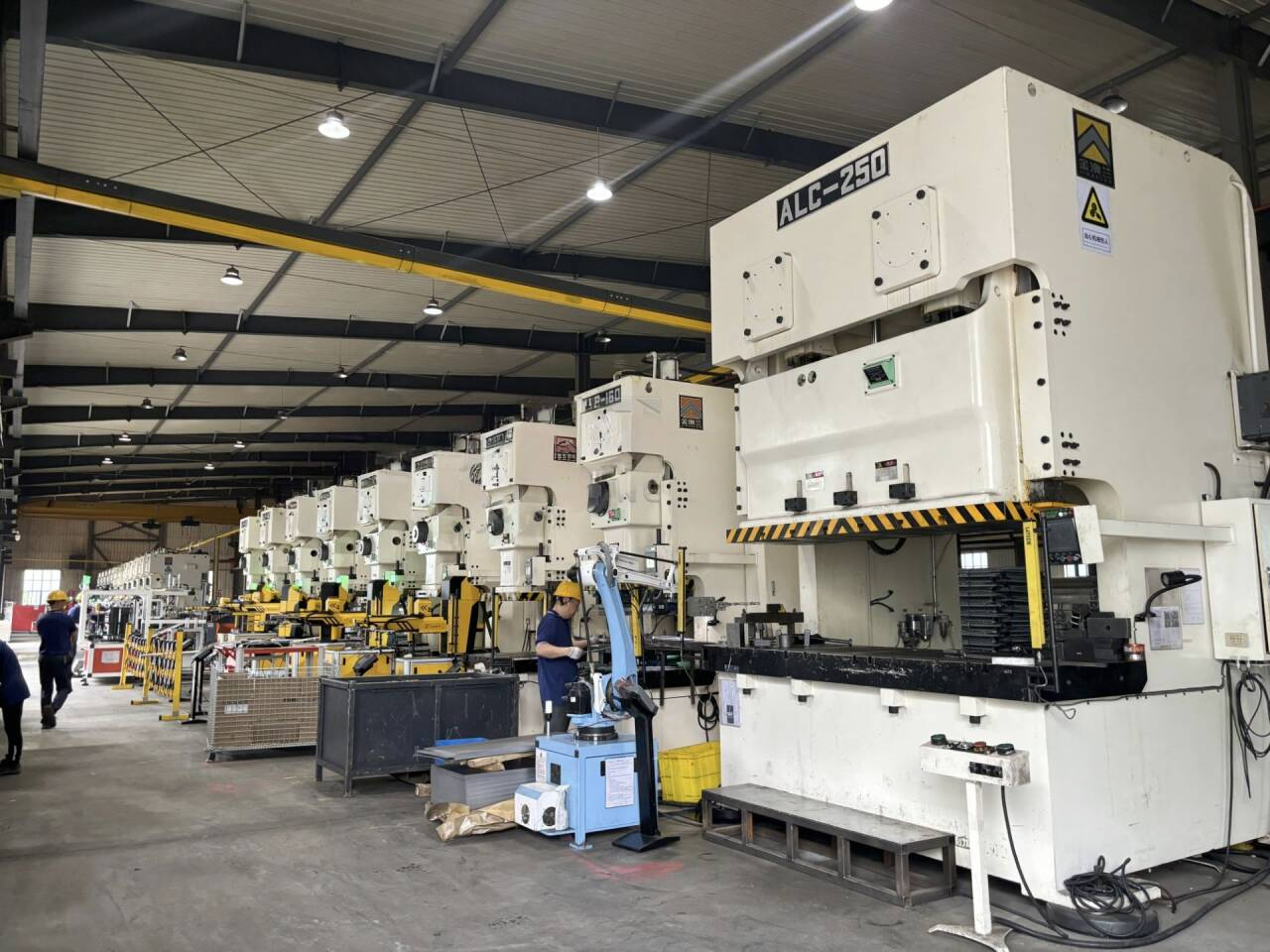

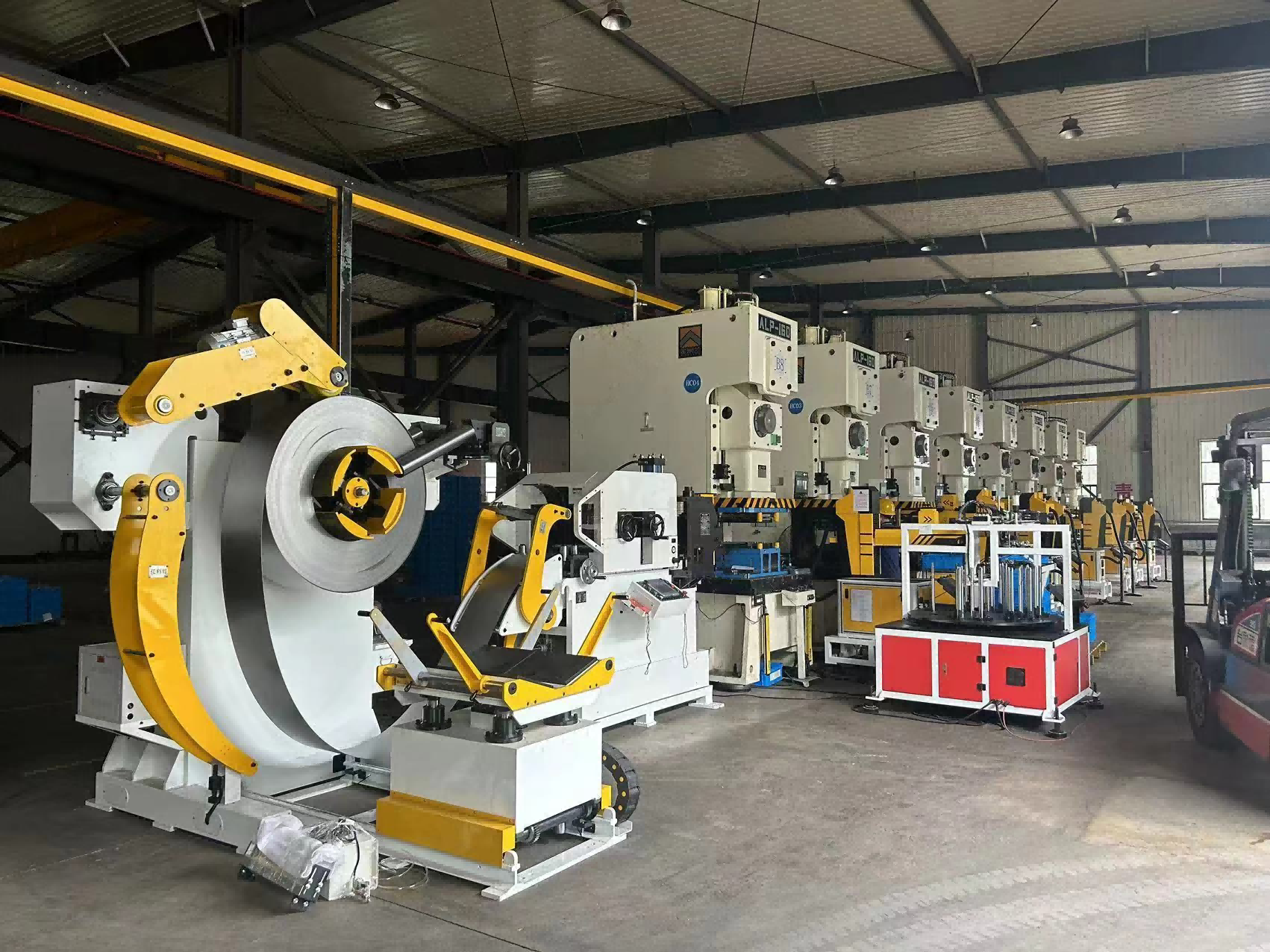

Случаи клиентов
