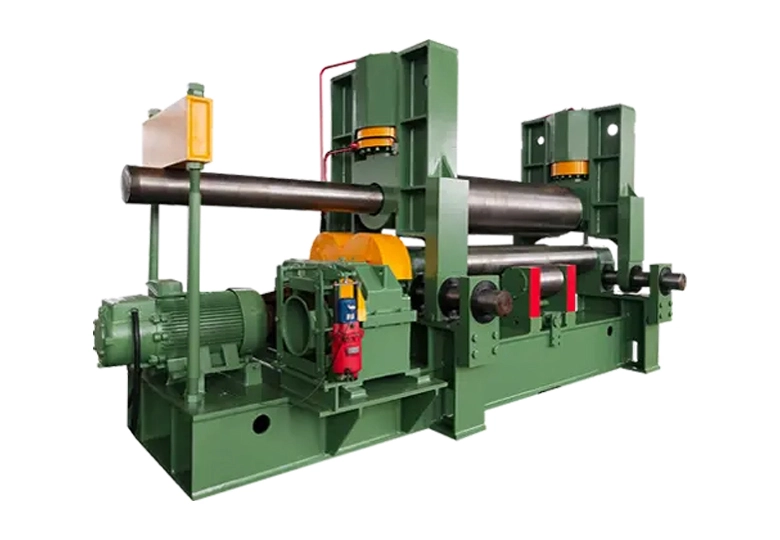

W11S 3-Переменная геометрия роликов

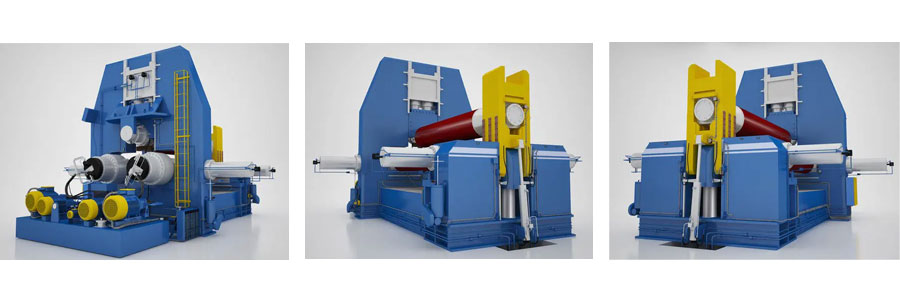

Испытайте легкость гнуть с машинами завальцовки плиты

Наши ультрасовременные станки для прокатки пластин потребляют меньше энергии и просты в эксплуатации. При сгибании стальных пластин убедитесь, что все просто и без проблем. Ваша производственная инфраструктура может извлечь выгоду из линейных направляющих машин KRRASS несколькими способами, включая снижение капитальных затрат, повышение точности изгиба кромок, длительную и эффективную работу, а также снижение текущих расходов на эксплуатацию и техническое обслуживание.

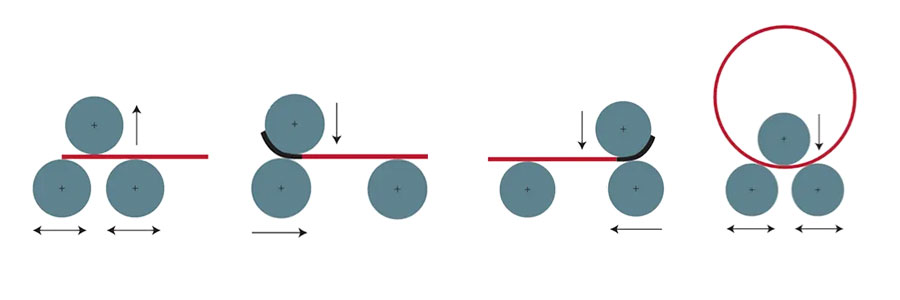

Преимущества проектирования переменной геометрии

Процесс гибки/прокатки листа

Машины с переменной геометрией от LANGYE идеально подходят для станков для прокатки листового металла средней и большой грузоподъемности, поскольку они работают наравне с более дорогостоящими станками для прокатки листового металла с 3 роликами.

Потому что более низкие ролики имеют переменчивый гнуть пядь, емкость завальцовки очень большая. Мощность прокатки машин с линейной и поворотной направляющими системами может быть на 15-25% больше, чем у машин с таким же верхним диаметром валка.


Уникальное расположение этой конструкции позволяет поворачивать гибочные валки с помощью встроенного планетарного редуктора и гидравлического двигателя и независимо перемещаться с помощью гидравлических цилиндров (верхний валок перемещается вертикально, а нижний-горизонтально). Это дает значительные преимущества за счет обеспечения идеального межосевого расстояния между нижними роликами и точками изгиба.

Пядь крена можно значительно уменьшить для тонких плит, которая улучшает тракцию и предотвращает выскальзывание и спринбэк привода.

Гнуть пядь толстых плит можно значительно расширить, которая понижает деформацию плиты и напряжения на изгиб.

Для получения превосходного изгиба кромок нижние валки также можно расположить асимметрично и манипулировать независимо друг от друга.

Возможность подачи пластины с помощью основного конвейера без электропривода, что снижает затраты, является еще одним значительным преимуществом горизонтально движущихся нижних роликов.

Ваша промышленная инфраструктура может извлечь выгоду из машин с изменяемой геометрией несколькими способами, включая заметное увеличение мощности прокатки, снижение капитальных затрат и снижение текущих эксплуатационных расходов. Для приложений, требующих большой толщины пластины (более 80 мм), они являются наиболее заманчивыми инвестициями.

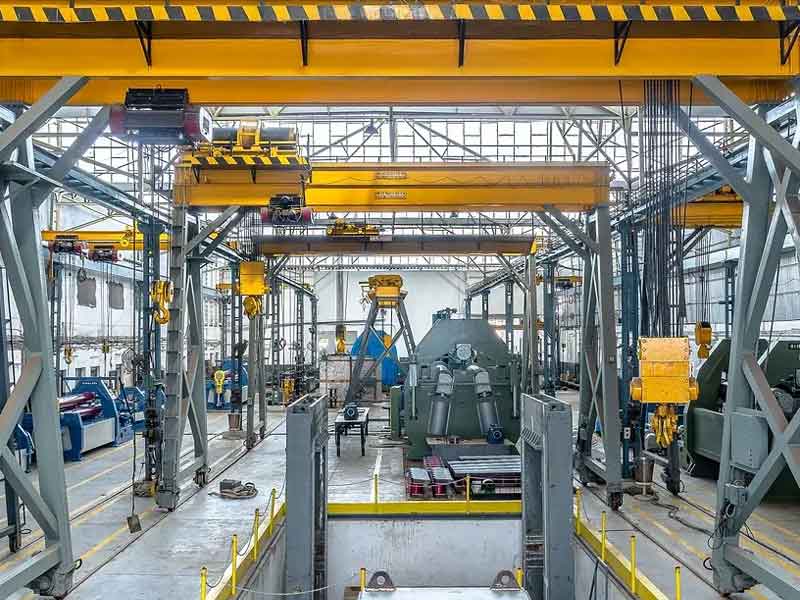

Преимущества машины завальцовки плиты LANGYE

Крупномасштабная инфраструктура.
Производственный завод площадью 16 000 квадратных метров идеально расположен, чтобы предоставить нам быстрый доступ к сырью, транспорту, квалифицированной рабочей силе, электроэнергии и другой инфраструктуре в Нанкине, инженерном центре Китая. Более 40 лет передового опыта
Постоянная разработка продукции является основой нашего превосходного производства. Мы возглавляем индустрию в дизайне, качестве производства, производительности и соотношении цены и качества более 40 лет. Каждый из наших проектов создается внутри, и мы предоставляем полную помощь. Более 2500 машин в использовании
В Китае и за рубежом мы произвели и поставили в эксплуатацию более 2500 устройств. Мы продолжаем поддерживать первую машину, которую мы продали, которая все еще используется сегодня. Более 400 повторяющиеся клиенты

Более 400 наших клиентов счастливы и преданы своему делу. Они обожают наш сервис по требованию и наш обширный инвентарь запасных частей для каждой машины, которую мы производим, в дополнение к исключительной производительности нашего оборудования. Вы можете чувствовать себя в безопасности, зная, что вы получите отличное лечение.

Технические Параменты

* Все размеры указаны в миллиметрах.

* Все мощности 260 МПа.

В зависимости от ваших требований к применению и подаче, мы предлагаем машины с фиксированной и переменной скоростью.

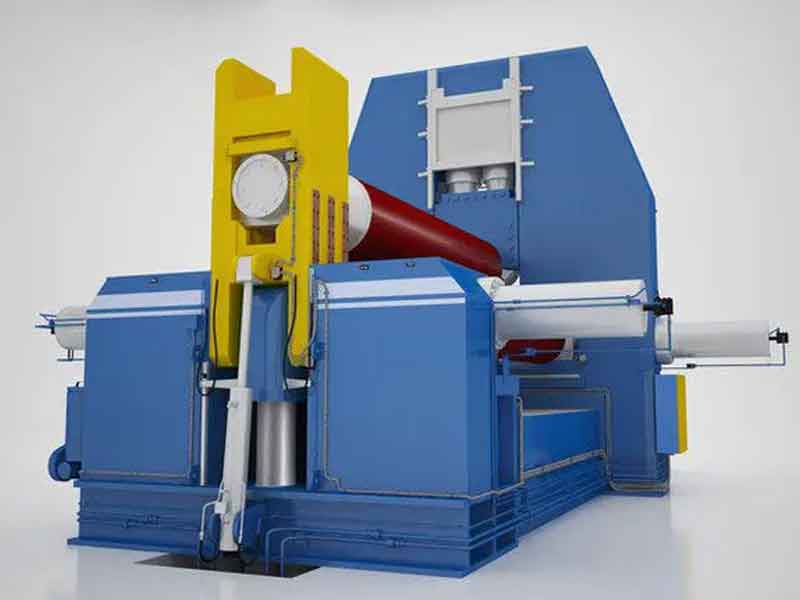

Качество сборки и преимущества

1. Прочная стальная конструкция
Прочная стальная конструкция оборудования для гибки пластин LANGYE изготовляется из сверхпрочного листового металла. Прочное коробчатое шасси с блокирующими и усиливающими ребрами соединяет эти рамы. Чтобы обеспечить параллельность всех осей и прецизионных поверхностей, а также срок службы и необходимые для станка прецизионные качества, направляющие для роликов изготавливаются с одной фиксированной точкой отсчета.

2. Ролик для гибочной машины плиты
Наиболее важной частью нашего оборудования для гибки листового металла является ролик. LANGYE использует высокоточные токарные станки с ЧПУ для обработки кованого углерода.Катки тил с правым диаметром. Наши ролики эффективно соединены с планетарной зубчатой системой с помощью специальной шлицевой конструкции. Сравненный к сваренным соединениям обеспеченным другими изготовителями, эта конструкция понижает число мест отказа ролика.

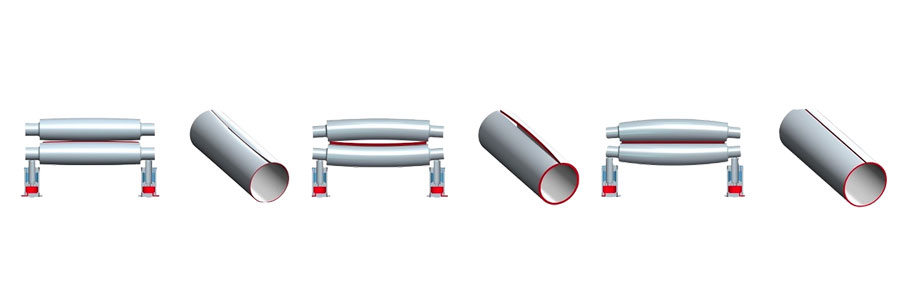

Плита прокатки машина Корона

Для того чтобы компенсировать для отклонения крена во время гнуть, наши крены коронованы. Есть возможность приобрести пользовательские коронованных рулонов в различных материалов и толщин.

Гидравлическая система передач для листового металла гибочные станки

Когда толщина рулонной заготовки меньше максимальной, наши 4-рулонные гибочные станки для листового металла могут работать менее чем на полную мощность благодаря гидравлическому механизму, который гарантирует дополнительную экономию энергии.

В наших машинах используется невероятно эффективная система планетарного привода LANGYE, которая снижает скорость за счет увеличения количества ступеней передачи и шестерни, устраняя при этом потери энергии, которые приходят с здоровенными системами передачи.

Эксплуатационные преимущества

Пре-гнуть, или пре-зажимать
В зависимости от предпочтений оператора и уровня квалификации, сгибание кромок может быть выполнено до или после прокатки оболочки. Можно одновременно катать и сгибать тонкие пластины.

Легкий Конус Изгиб

С серией W12 изгиб конуса является простым процессом. Чтобы получить геометрию изгиба конуса, нижний ролик должен быть наклонен. На некоторых моделях, электронный микропроцессор отвечает за контроль и мониторинг этого.

Кроме того, наша система управления гарантирует, что после изгиба конус возвращается в параллельную конфигурацию с легкостью и точностью, обеспечивая точность в повторяемых задачах.

Дополнительные характеристики листового металла гибочные машины

Следующие дополнительные функции и аксессуары доступны по желанию клиента в дополнение к нашему превосходному дизайну и совершенству производства.

1. Закаленные ролики.
Дополнительная упругость и выносливость предлагаются индукционно-закаленными валками, которые имеют твердость поверхности в диапазоне от 42 до 55 HRC.

2. Полный пакет изготовления для башен мельницы
Состоит из закаленных рулонов, наклонного конвейера, центральных и боковых опор корпуса и возможностей ПЛК/ЧПУ.

3. Опоры для центральной и боковой оболочек.
Центральная и боковая оболочка Поддерживает повышение безопасности работников при оптимизации операций, снижении эксплуатационных расходов и повышении производительности.

4. Трудные ролики покрытые в Kроме
Молочные и фармацевтические промышленности используют трудные покрытые хромом ролики для специфических целей.

5. Столы с наклонами
Листы, которые подаются под определенным углом, поддерживаются таблицами наклона. Особенно полезен для более длинных листов.

6. Ленточные конвейеры
Производительность и срок службы машины увеличиваются, когда листы длиннее, потому что конвейерные ленты с приводом упрощают подачу листов.

7. Управление для ПЛК
Контроллеры ПЛК обеспечивают точность и удобство использования, распознавая, когда профилактическое обслуживание необходимо для продления срока службы машины и максимизации производительности.
