Окончательное руководство по инструментарию листогибочного пресса

1. Обзор

Окончательное руководство по листогибочным инструментам-это комплексный ресурс, ориентированный на листогибочные инструменты. Независимо от того, являетесь ли вы новичком или опытным оператором, этот гид предоставляет ценную информацию, которая поможет вам лучше понять, выбрать, использовать и поддерживать инструменты для листогибочного пресса.

2. Типы инструментов для листогибочного пресса.

Умирает

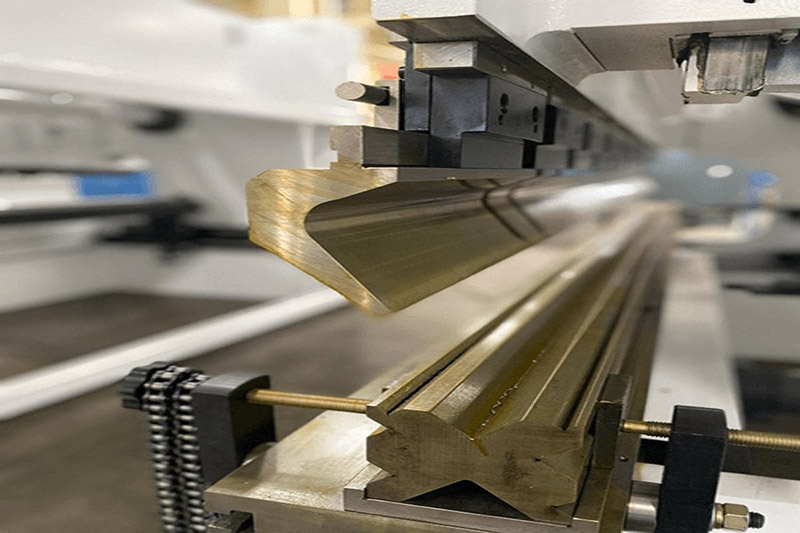

V-штампы:

Это-самый распространенный тип смерти. Он имеет форму буквы «V» и имеет разную ширину отверстия для разной толщины материала. Например, более узкое отверстие V-Die подходит для более тонких металлических листов и может достигать более точных изгибов.

U-Плашки:

Более низкий умирает «у» сформированный и обычно использован в ситуациях где особенные формы необходимы для гнуть или где более высокая поддержка необходима для дна материала. Например, при изгибе более широких пластин U-Die может обеспечить более равномерную поддержку.

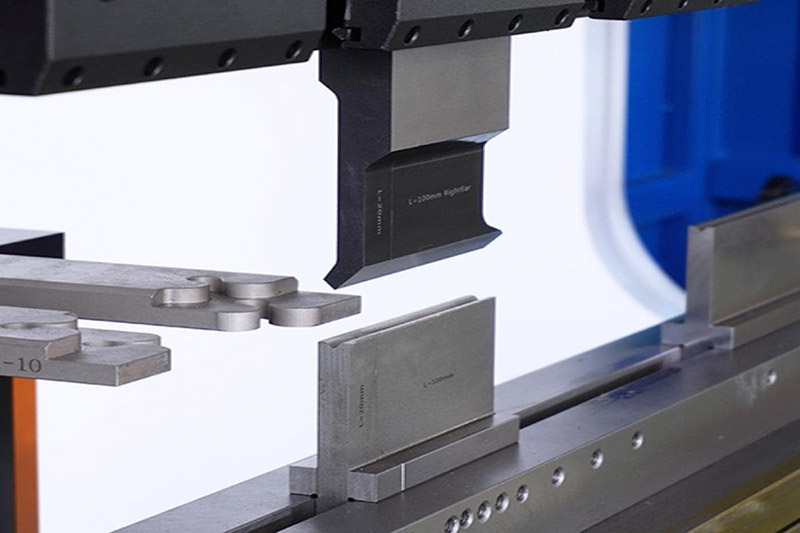

Пуансоны:

Пуансоны с острым углом:

Пуансон, используемый для сгибания острых углов. Его форма и угол наклона рассчитаны на изгиб материала менее 90 градусов. Этому пуансоне нужно соответствовать соответствующей более низкой плашке, и во время деятельности, осторожность необходимо позаботиться для того чтобы контролировать давление на материал для избежания ломать материал.

Гусиная шея Пуансоны:

Форма похожа на гусиную шею, и в основном она используется для изгиба при наличии препятствий или специальных ограничений по пространству. Например, когда на листе уже есть некоторые прикрепленные детали, которые обычный пуансон не может работать, пуансон на гусиной шее может обойти эти детали для изгиба.

3. Выбор инструмента:

Материальная толщина:

Толщина материала является ключевым фактором при выборе инструментов. Вообще говоря, технические характеристики инструмента должны соответствовать толщине материала. Например, для стальной пластины толщиной 3 мм вы должны выбрать V-образную матрицу с шириной отверстия, подходящей для толщины 3 мм, и пуансон, который ей соответствует.

Угол изгиба:

Если вы хотите сложить угол 90 градусов, вам нужно выбрать комбинацию пуансона и штампа, которая может точно достичь этого угла. Различные штампы и пуансоны имеют разные коэффициенты компенсации угла, и оператору необходимо регулировать их в соответствии с фактическими требованиями и характеристиками инструмента.

Тип материала:

Тип металлического материала также повлияет на выбор инструмента. Например, алюминий и сталь имеют разные модули упругости, поэтому при гибке алюминия вам может потребоваться выбрать более эластичный инструмент, чтобы избежать трещин на поверхности материала.

4. Настройка и установка инструмента:

Выравнивание:

Правильное выравнивание пуансона и матрицы имеет решающее значение. Во время установки используйте профессиональные измерительные инструменты, чтобы убедиться, что пуансон перпендикулярен матрице. Чрезмерное отклонение приведет к снижению качества изгиба и даже повреждению инструментов и материалов.

Регулировка зазора:

Зазор между верхними и более низкими плашками нужно быть отрегулированный согласно материальной толщине. Слишком большой зазор приведет к неточному углу изгиба, в то время как слишком маленький зазор может привести к повреждению материала чрезмерным давлением. Обычно существует специальный механизм регулировки зазора, который помогает оператору установить соответствующий зазор.

5. Обслуживание инструмента:

Очистка:

Регулярно очищайте инструменты, чтобы удалить загрязнения, такие как металлическая стружка и масляные пятна. Эти примеси могут повлиять на точность и срок службы инструментов. Для чистки можно использовать специальные чистящие средства и инструменты.

Осмотр:

Регулярно проверяйте износ инструментов, включая кончик пуансона, выемку матрицы,И т. д. Чрезмерно изношенные инструменты необходимо своевременно заменить или отремонтировать, чтобы обеспечить качество изгиба.

Смазка:

Правильная смазка может уменьшить трение между инструментами и продлить срок службы инструментов. Выберите правильную смазку и смазайте в соответствии с заданным циклом.
